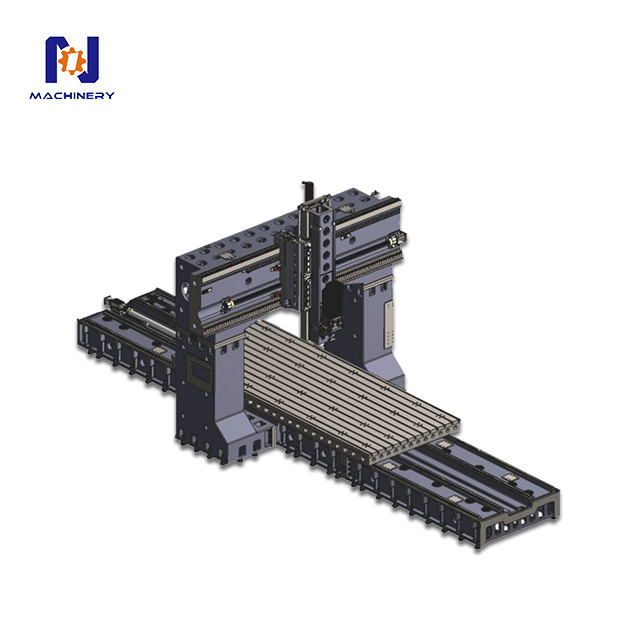

Портальный обрабатывающий центр GMC8032

Детальная конфигурация

• Шпиндельный блок: KENTURN/OKADA/VOLIS

• Инструментальный цилиндр:TENIO

• Подшипник: СКФ/НАЧИ

• Соединение: R+W

• Инструментальный магазин: OKADA/AIMACH

• Ходовой винт: HINWIN/PMI

• Линейный рельс: HIWIN/PMI

• Смазочный насос: HERG

• Защита направляющих: Хайдун

• Электрика: Шнайдер

• Модель товара		Единица	GMC8032
  Размер рабочего стола		мм	2500*8000
  (X) Ход направления перемещения стола		мм	8000
  (Y)Шпиндель  направление движения слайда ход		мм	3200
  (Z)Шпиндель движется вверх и вниз в направлении хода		мм	1250
  Ширина портала		мм	3200
  Верхняя часть Портала		мм	1730
  Расстояние между торцом шпинделя и поверхностью рабочего стола		мм	350-1600
  Т-образный паз для стола		мм	Средний: 11-28*200 Стороны буксировки: 1-28*180
  Характеристики шпинделя		-	БТ50-200
  Режим передачи шпинделя	Пояс	об/мин	6000;(4:1)
  	ZF+Ремень		6000;(1,5:1)
  	Головка шестерни		6000;(4,4:1)
  Высокая скорость подачи		m	8
  Скорость подачи резки		m	5
  Размер/шаг шариковой направляющей оси X/Y/Z		мм	Х:10020 Г:8020 Я:6316
  Количество направляющих/ползунков по оси X/Y/Z		-	X: 55/36 ;4 роликовая направляющая Y: 55/8 ;2 роликовых рельса Z: Прямоугольный баран
  Режим привода серводвигателя оси X/Y/Z и передаточное число		-	X:3:1 Планетарная передача +2,5:1Ременная передача Y:4:1 Планетарная передача Z:3:1 Планетарная передача
  Рекомендуется шпиндельный двигатель		кВт	30
  Рекомендуется трехфазный серводвигатель X/Y/Z.		Нью-Мексико	60/40/40
  Размер оптической машины		мм	16640*5400*4980
  Несущий стол		T	30
  Литейная машина		T	92
