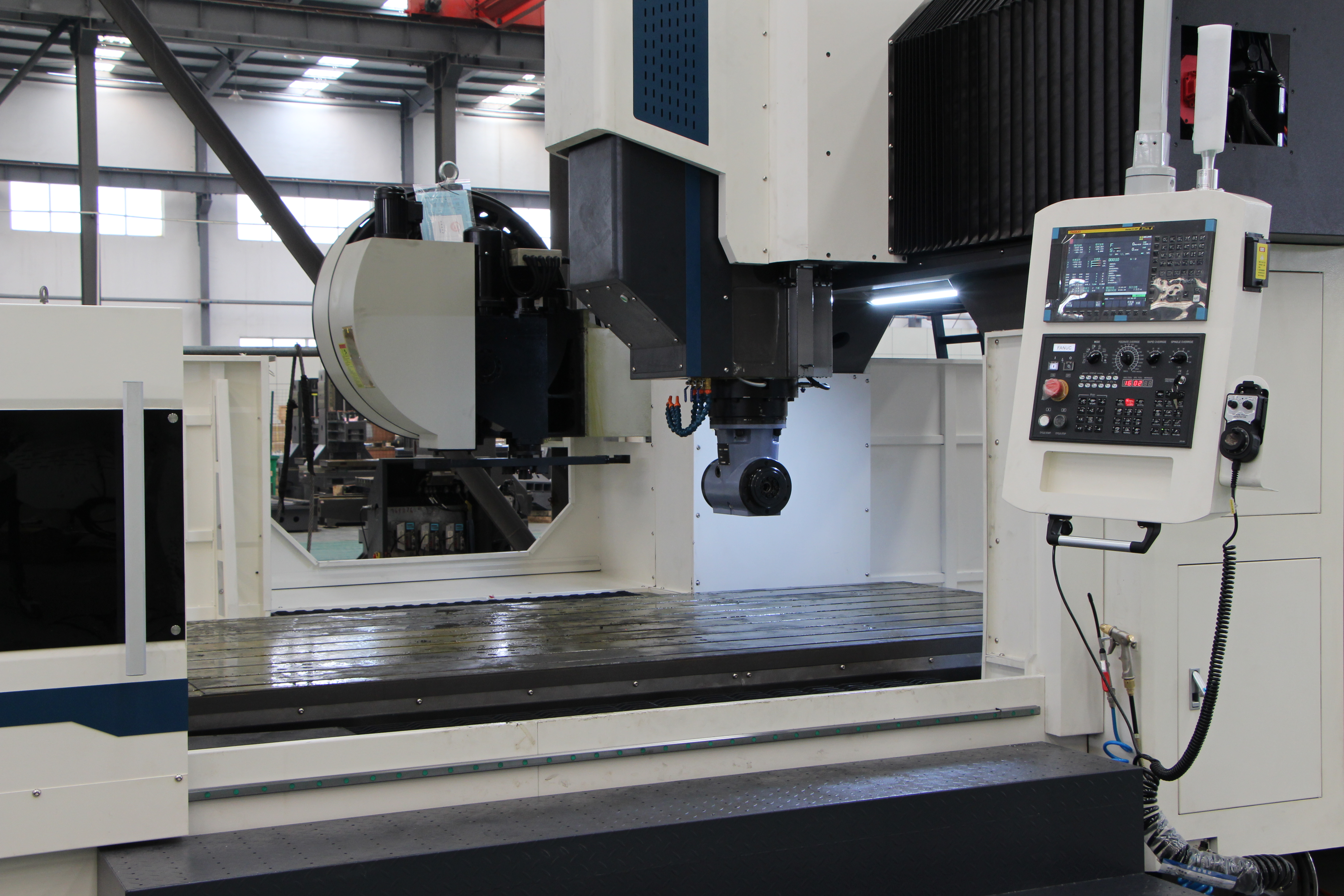

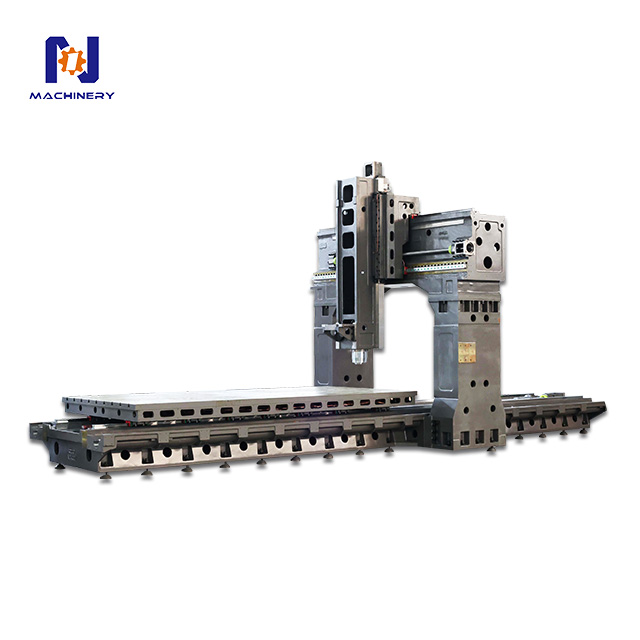

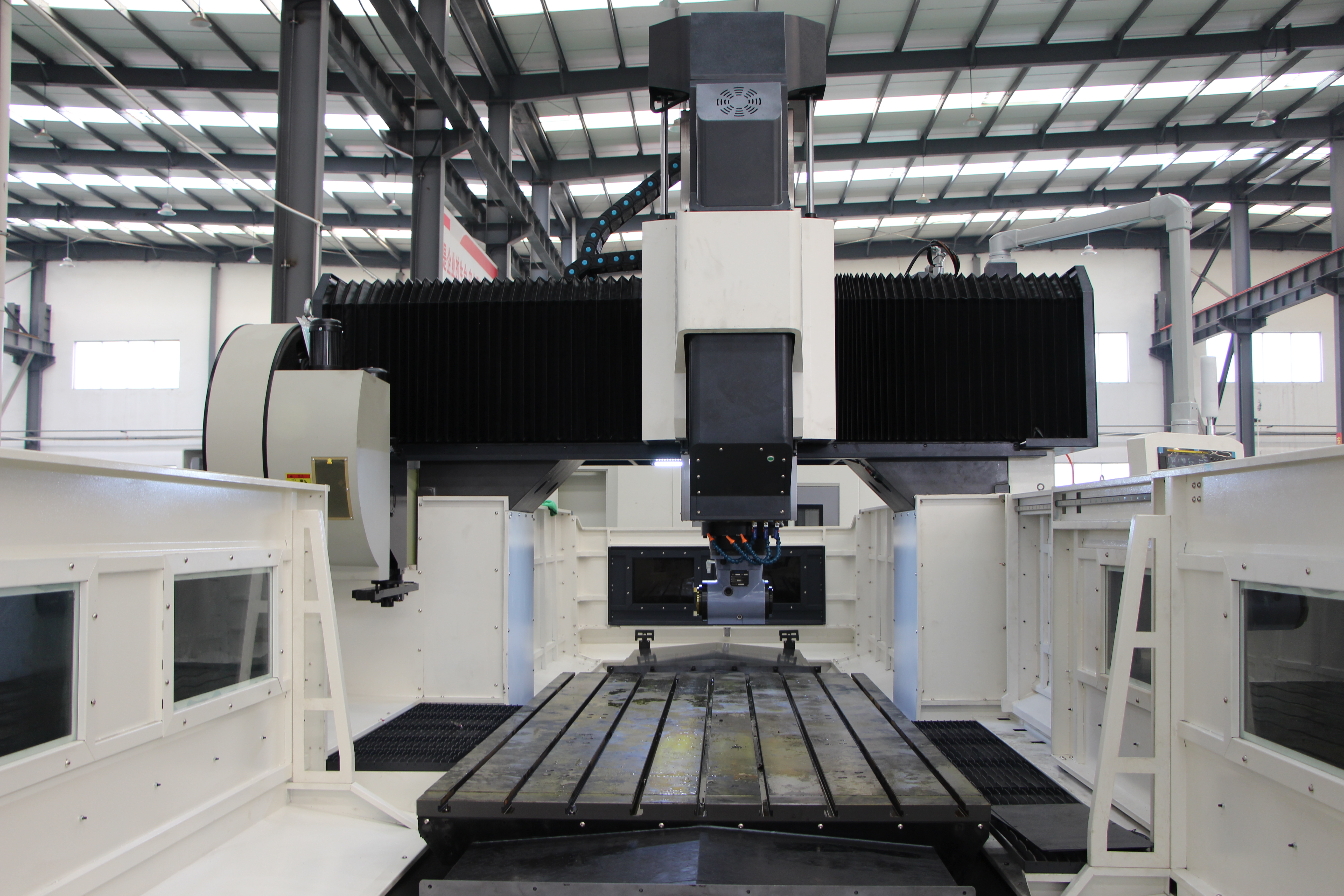

Портальный обрабатывающий центр GMC4025

Детальная конфигурация

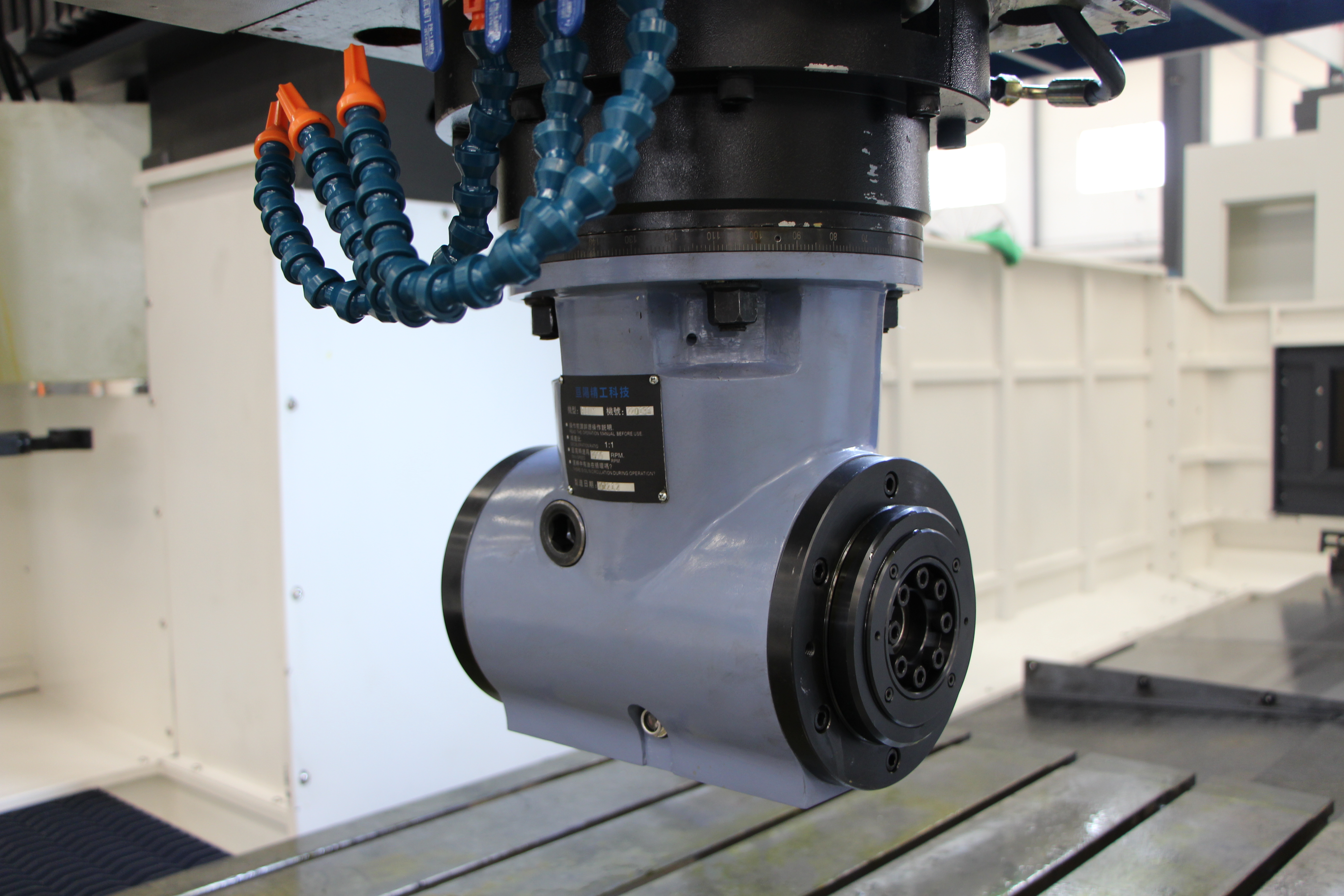

• Шпиндельный блок: KENTURN/OKADA/VOLIS

• Инструментальный цилиндр:TENIO

• Подшипник: СКФ/НАЧИ

• Соединение: R+W

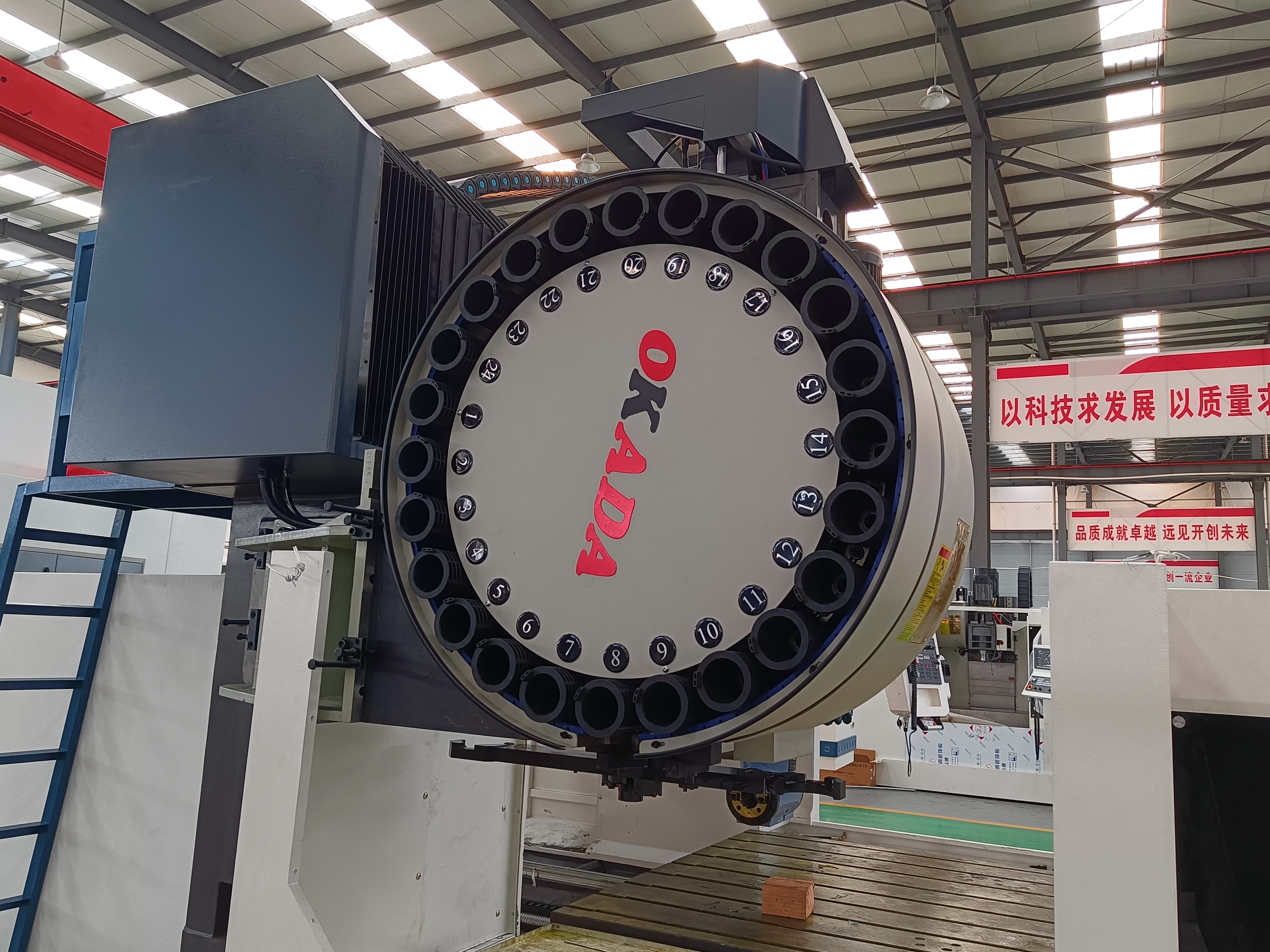

• Инструментальный магазин: OKADA/AIMACH

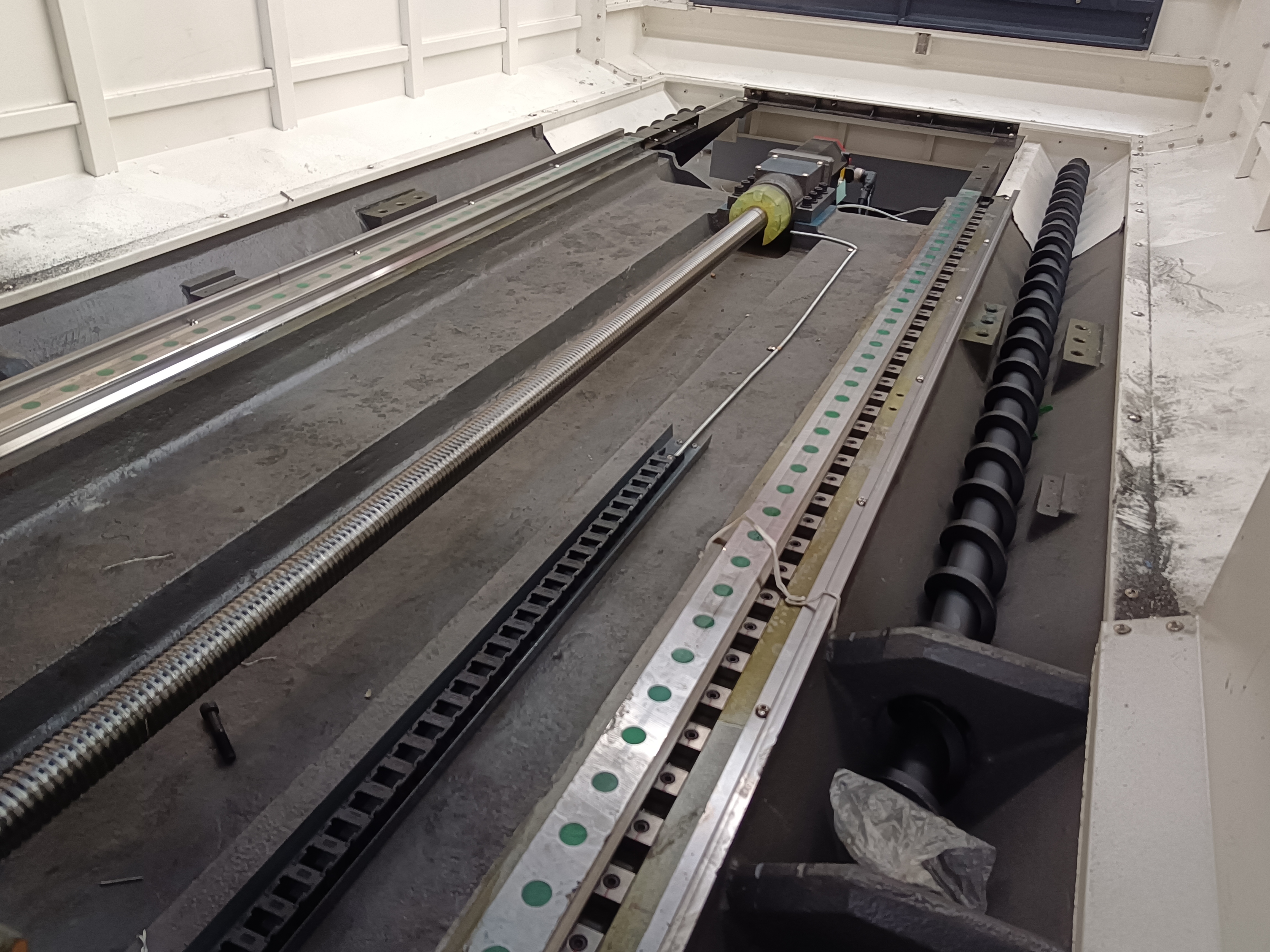

• Ходовой винт: HINWIN/PMI

• Линейный рельс: HIWIN/PMI

• Смазочный насос: HERG

• Защита направляющих: Хайдун

• Электрика: Шнайдер

• Модель товара		Единица	GMC4025
  Размер рабочего стола		мм	2300*4000
  (X) Ход направления перемещения стола		мм	4000
  (Y)Шпиндель  направление движения слайда ход		мм	2700(3050)
  (Z)Шпиндель движется вверх и вниз в направлении хода		мм	1000
  Ширина портала		мм	2700
  Верхняя часть Портала		мм	1400
  Расстояние между торцом шпинделя и поверхностью рабочего стола		мм	280-1280(180/250/300/430)
  Т-образный паз для стола		мм	11-28*200
  Характеристики шпинделя		-	БТ50-200
  Режим передачи шпинделя	Пояс	об/мин	6000;(1,5:1)
  	ZF+Ремень		6000;(4:1)
  	Головка шестерни		6000;(4,4:1)
  Высокая скорость подачи		m	10
  Скорость подачи резки		m	6
  Размер/шаг шариковой направляющей оси X/Y/Z		мм	8020/6316/5010
  Количество направляющих/ползунков по оси X/Y/Z		-	X: 55/14 Роликовая направляющая Y: 55/4 Роликовая направляющая Z: Прямоугольный баран
  Режим привода серводвигателя оси X/Y/Z и передаточное число		-	X: Ременная передача (4:1)/(2,5:1) Y:Прямой привод (1:1)/(3:1) Z:Прямой привод (1:1)
  Рекомендуется шпиндельный двигатель		кВт	22
  Рекомендуется трехфазный серводвигатель X/Y/Z.		Нью-Мексико	50/40/30
  Размер оптической машины		мм	8535*4420*4130
  Несущий стол		T	12
  Литейная машина		T	38
