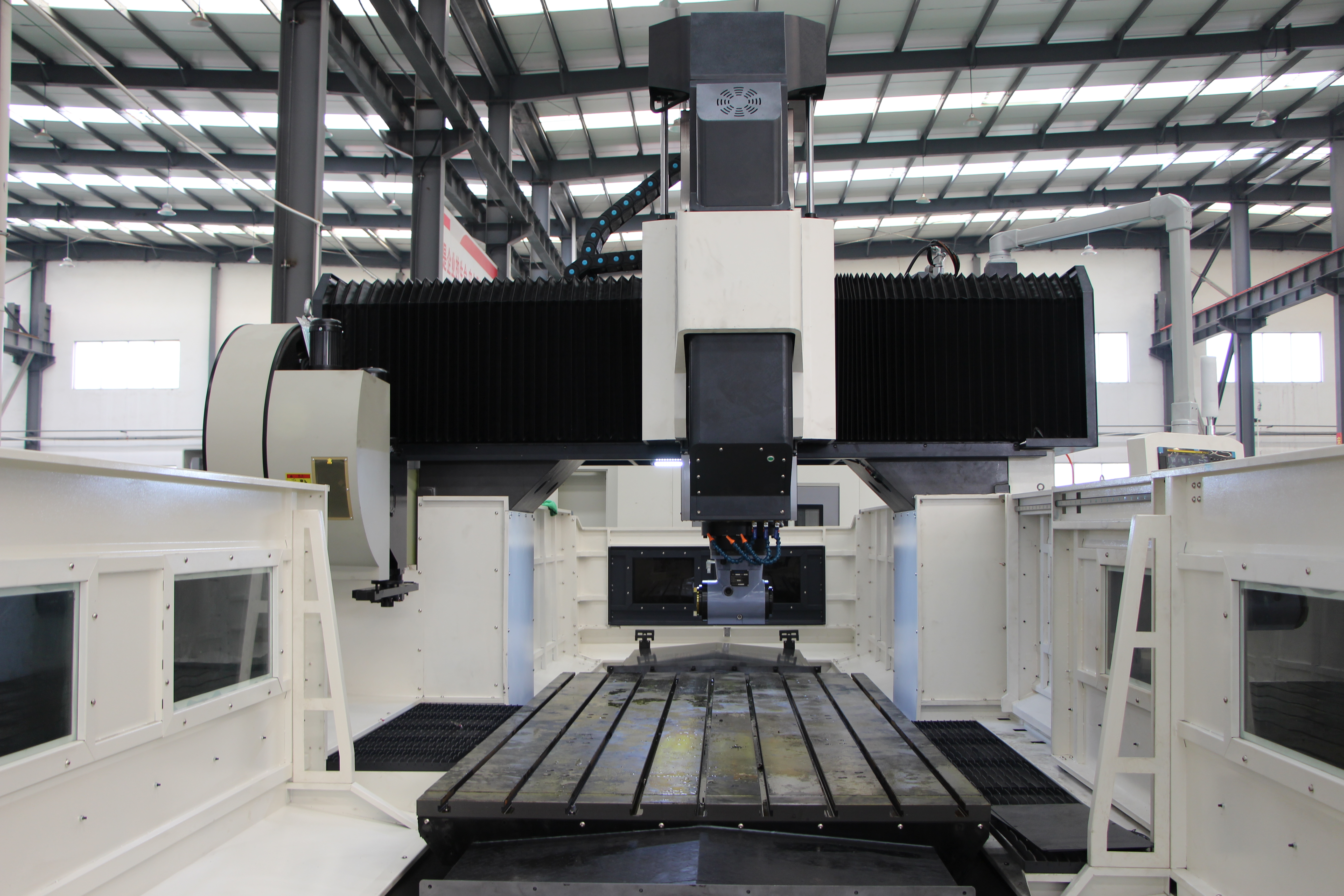

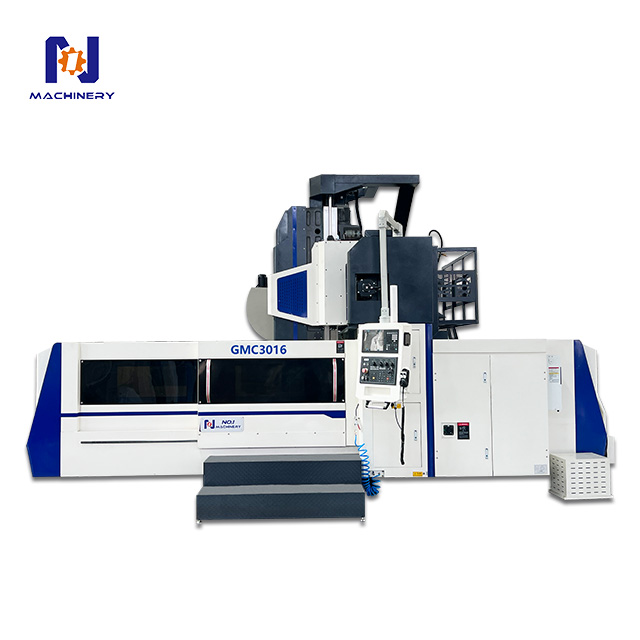

Портальный обрабатывающий центр GMC3016

Детальная конфигурация

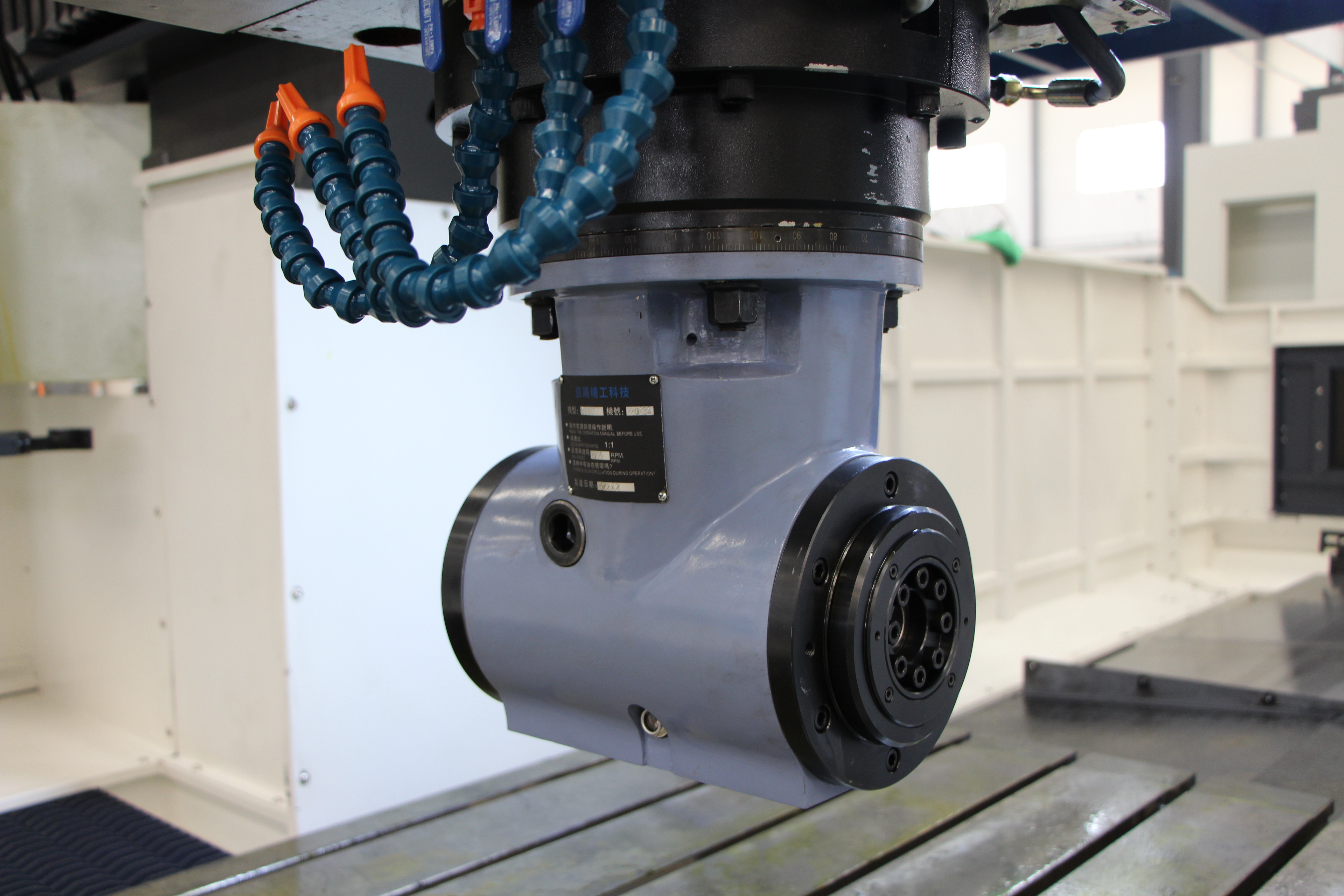

• Шпиндельный блок: KENTURN/OKADA/VOLIS

• Инструментальный цилиндр:TENIO

• Подшипник: СКФ/НАЧИ

• Соединение: R+W

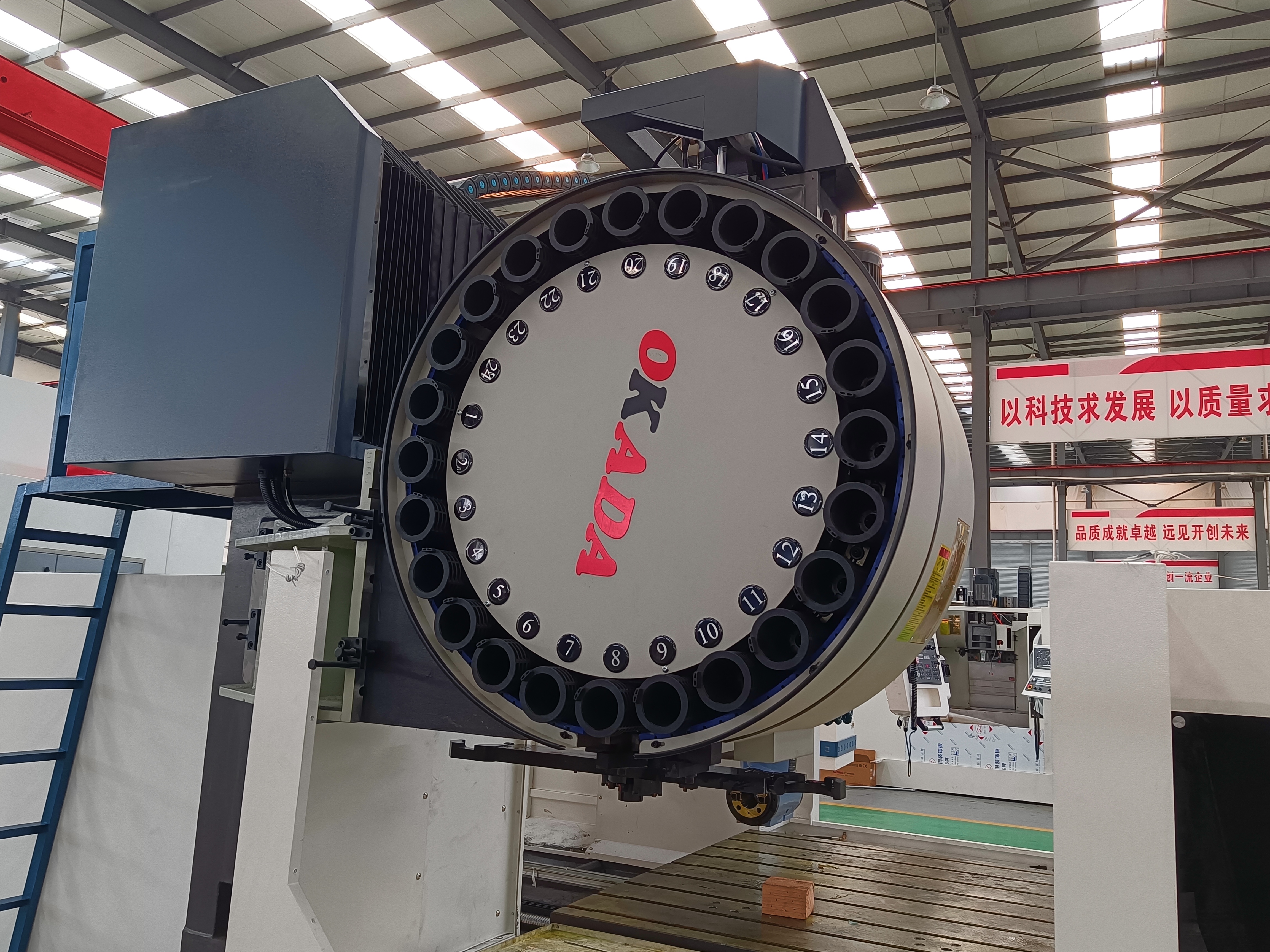

• Инструментальный магазин: OKADA/AIMACH

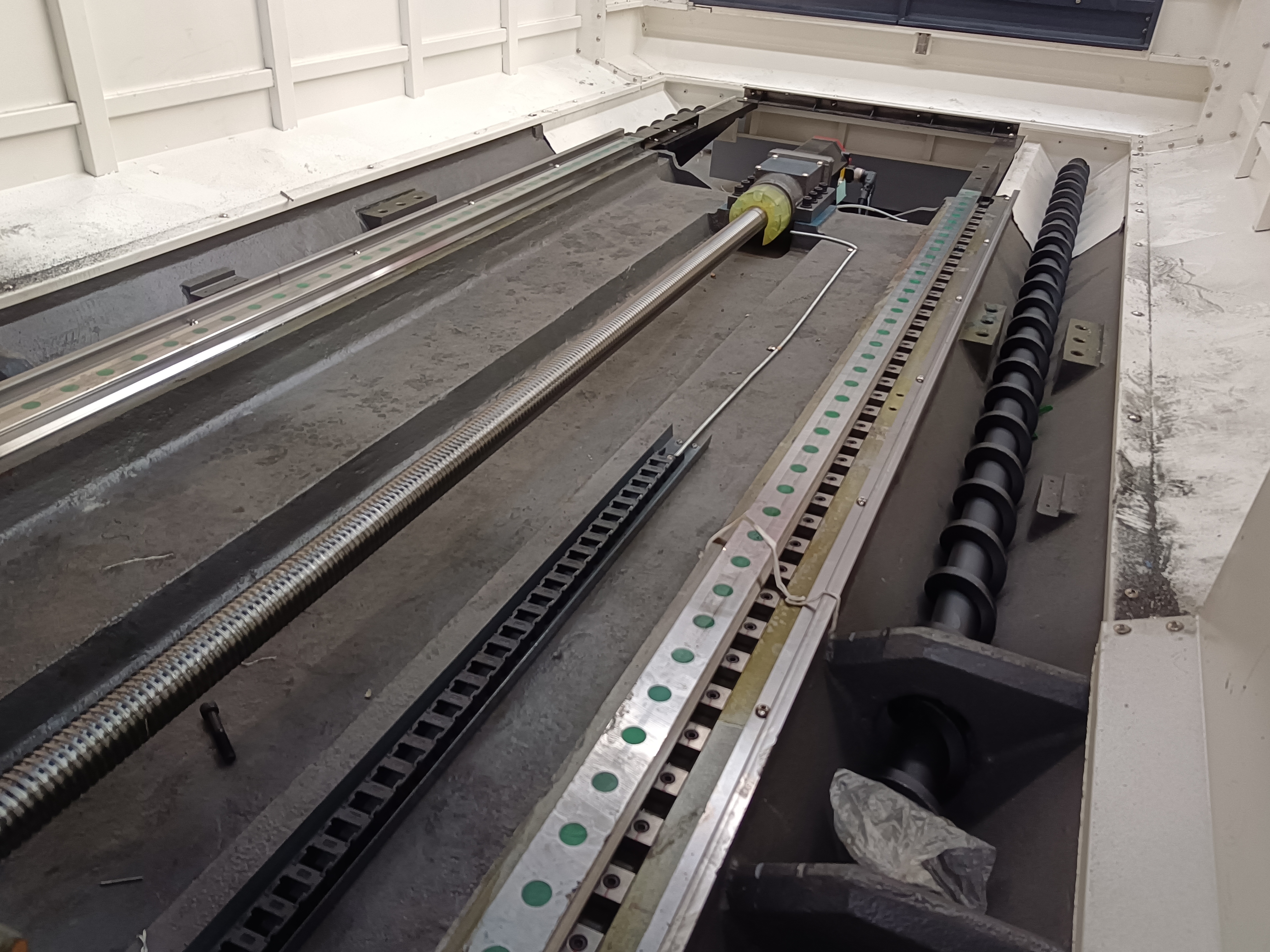

• Ходовой винт: HINWIN/PMI

• Линейный рельс: HIWIN/PMI

• Смазочный насос: HERG

• Защита направляющих: Хайдун

• Электрика: Шнайдер

• Модель товара		Единица	GMC3016
  Размер рабочего стола		мм	1300*3000
  (ИКС)Tвозможность перемещения направления хода		мм	3000
  (Y) Ход направления перемещения каретки шпинделя		мм	1650 (1850)
  (Z)Шпиндель вверх и вниз, направление перемещения		мм	800
  Ширина портала		мм	1660
  Верхняя часть Портала		мм	1100
  Расстояние между торцом шпинделя и поверхностью рабочего стола		мм	250-1050
  Т-образный паз для стола		мм	7-22*170
  Характеристики шпинделя		-	БТ50-190
  Режим передачи шпинделя	Пояс	об/мин	6000;(1,5:1)
  	ZF+Ремень		6000;(4:1)
  	Головка шестерни		6000;(4,4:1)
  Высокая скорость подачи		m	15
  Скорость подачи резки		m	10
  Размер/шаг шариковой направляющей оси X/Y/Z		мм	8020/5010/5010
  Количество направляющих/ползунков по оси X/Y/Z		-	Х: 55/10 Роликовый рельс Д: 55/4 Роликовый рельс Z: Прямоугольный баран
  Режим привода серводвигателя оси X/y/z и передаточное число		-	X: Планетарный редуктор;Y/Z: Прямой
  Рекомендуется шпиндельный двигатель		кВт	22
  Рекомендуется трехфазный серводвигатель X/Y/Z.		Нью-Мексико	38/30/30
  Размер оптической машины		мм	6650*2980*3830
  Несущий стол		T	6
  Литейная машина		T	20
